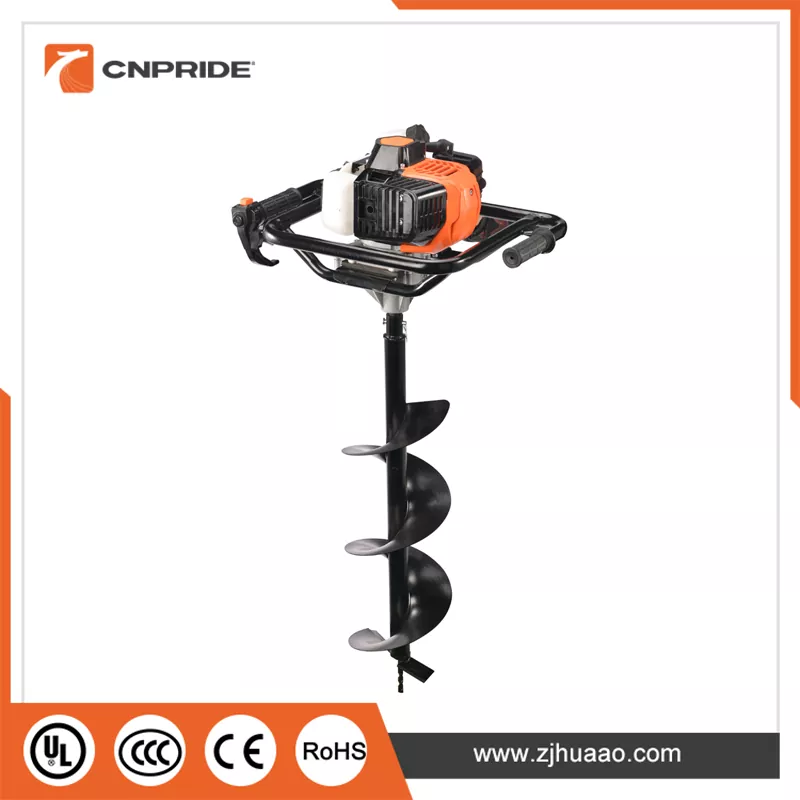

Бензиновият шнек за земя е преносима пробивна машина, задвижвана от двигател, предназначена за ефективно проникване в земята. Той съчетава мощността на двутактов двигател с вътрешно горене с механична трансмисионна система и режещ инструмент, което го прави основен инструмент за задачи, вариращи от монтаж на ограда и засаждане на дървета до вземане на почвени проби и строителни работи. Тази статия предоставя задълбочен, фокусиран върху инженерството анализ на бензиновия земен шнек, като изследва неговото задвижване, механична архитектура, оперативна механика и механизми за безопасност.

Източник на захранване: Характеристики на двутактов двигател

В сърцето на повечето преносимиБензинови земни шнековее двутактов, едноцилиндров бензинов двигател с въздушно охлаждане. Този тип двигател е избран заради изключителното си съотношение мощност/тегло и механична простота, като и двете са критични за ръчно или лекотоварно оборудване, работещо в отдалечени външни среди.

• Обем на двигателя и изходна мощност: Обемът на двигателя обикновено варира от 52cc при базовите модели до 80cc или повече при тежкотоварните варианти. Това изместване се превръща в изходна мощност от приблизително 1,8 kW (2,4 HP) до 3 kW (4 HP). Кривата на мощността се управлява от скоростта на двигателя, като повечето агрегати работят при скорости на празен ход от 2100 до 8500 об/мин, доставяйки въртящ момент чрез редукторна скоростна кутия към изходния шпиндел.

• Система за гориво и смазване: За разлика от четиритактовите двигатели, двутактовият цикъл изисква предварително смесена смес от гориво и масло. Стандартното за индустрията съотношение на смесване обикновено е 25:1 или 40:1 (бензин към двутактово масло), в зависимост от спецификациите на производителя и класа масло. За да се подобри надеждността при стартиране на студен двигател, повечето модули включват праймер крушка (горивна помпа) преди карбуратора, което позволява на оператора да изтегли ръчно гориво в купата на карбуратора преди първото издърпване. Капацитетът на резервоара за гориво обикновено е от 1,0 до 1,2 литра, осигурявайки достатъчно време за работа за продължителни полеви операции.

• Система за запалване и стартиране: Системата за запалване използва модул за запалване с разряд на кондензатор (CDI), който доставя стабилна високоволтова искра без външно захранване. Стартирането се постига чрез стартер с откат (с дърпащо въже), който зацепва маховика на двигателя при издърпване. Инженерното предимство на тази система се крие в нейната пълна независимост от електрическите мрежи, осигурявайки надеждна работа в отдалечена пустош, планински терен и други работни места извън мрежата.

Механична архитектура: от двигателя до шнека

Преносът на механична енергия от двигателя към земята включва няколко критични компонента, предназначени да управляват въртящия момент, да намалят скоростта и да изолират вибрациите.

Центробежен съединител и логика на задействане на мощността: Центробежен съединител е инсталиран между изхода на коляновия вал на двигателя и входа на скоростната кутия. Неговият принцип на действие се управлява от центробежна сила: при обороти на празен ход, челюстите на съединителя остават прибрани под напрежението на пружината, без да предават мощност. Когато дроселът се отвори и скоростта на двигателя се повиши до прага на задействане (обикновено 2500-3000 оборота в минута), обувките се разширяват навън поради центробежната сила, зацепвайки барабана на съединителя и плавно предавайки мощността към скоростната кутия. Инженерното значение на този дизайн е двойно: шнековият накрайник остава напълно неподвижен на празен ход, повишавайки безопасността на оператора и предотвратявайки ненужно износване и консумация на гориво по време на позициониране.
Умножение на въртящия момент – Основната функция на скоростната кутия: Изходът на двигателя с висока скорост и нисък въртящ момент е несъвместим с изискванията за пробиване, които изискват висок въртящ момент при ниски скорости на въртене. Следователно редукторът е критичен компонент в задвижването. Обичайните конфигурации включват редуктор на планетарно зъбно колело или редуктор на спирално зъбно колело с паралелен вал, като съотношенията на редукция обикновено варират от 15:1 до 40:1. След намаляване, изходната скорост на шпиндела се намалява до приблизително 150 до 200 RPM, което е оптималният диапазон за рязане на почвата. Тази скорост осигурява достатъчна скорост на рязане, като същевременно предотвратява приплъзване на битовете, изхвърляне на почвата и загуба на контрол от оператора.
Реактивен въртящ момент и потискане на вибрациите: Това е често пренебрегвано, но критично важно инженерно предизвикателство при проектирането на бензинов шнек. Докато свредлото прорязва почвата, почвата упражнява еднакъв и противоположен реактивен въртящ момент върху свредлото, който се предава директно през тялото на машината към ръкохватките на дръжката. Ако тази реактивна сила надхвърли управляемите нива, операторът трябва да положи значителни физически усилия, за да поддържа стабилност, което води до тежка мускулна умора и потенциално нараняване на китката при продължителна употреба. Усъвършенстваните модерни модели се справят с това с дизайн на рамката за потискане на вибрациите – използвайки гумени изолационни втулки или конструкции с пружинни амортисьори за разединяване на твърдата връзка между модула двигател/скоростна кутия и ръкохватките, значително намалявайки предаваните вибрации и преходните ударни натоварвания.

Геометрия на шнековите накрайници и механика на рязане

Оперативната способност наБензинов земен шнекзависи не само от мощността и трансмисията, но също така и от крайния режещ елемент – шнековото свредло. Геометрията му е много по-сложна от обикновена спирална плоча; това е сложна структура, оптимизирана чрез динамика на флуидите и механика на почвата.

1. Плотове и функция за евакуация на стърготини: Тялото на свредлото се състои от централна стоманена тръба с непрекъснати спираловидни канали, заварени по дължината му. Външният диаметър на отворите определя диаметъра на отвора (често срещаните спецификации включват 100 mm, 150 mm, 200 mm, 300 mm и размери по избор). Ъгълът на спиралата на полетите е критичен параметър: прекалено плиткият ъгъл създава висока устойчивост на евакуация на стружки и ниска ефективност; прекалено стръмен ъгъл кара свредлото да се самоблокира (където нарязаната почва не успява да излезе от отвора, блокирайки свредлото). Инженерната практика диктува различни дизайни на ъгъла на спиралата за различни типове почви – песъчливи почви, глинести почви, замръзнала почва и чакълести почви изискват специфична оптимизация на ъгъла.

2. Насочващ връх и режещ ръб – Механизмът на проникване: Най-долната секция на свредлото разполага с насочващ връх, обикновено конусовидна или кръстосана структура, често покрита с вложки от циментиран карбид. Неговата функция е да осигури стабилност при центриране по време на началния етап на пробиване, предотвратявайки приплъзване или отклонение на свредлото при контакт със земята. Непосредствено над пилотната точка са главните режещи ръбове, чиито геометрични ъгли – ъгъл на наклон, ъгъл на хлабина и наклон на режещия ръб – пряко влияят върху специфичната консумация на енергия, необходима за проникване в почвата. За приложения с големи натоварвания, включващи чакъл или замръзнала почва, първокласните свредла включват вложки с твърдосплавни върхове на главните режещи ръбове, драматично подобряващи устойчивостта на износване и устойчивостта на удар.

3. Конструкции с двоен полет и променлив наклон: За да се справят със сложни геоложки условия, при които почвените слоеве се редуват непредсказуемо, някои свредла от професионален клас използват конфигурации с двоен полет – две успоредни спираловидни полет, които едновременно подобряват ефективността на евакуацията на стружките и подобряват стабилността на насочване в дупката. Освен това конструкциите с променлива стъпка (по-къса стъпка в долната част, по-дълга стъпка в горната част) осигуряват по-голяма сила на рязане по време на първоначалното проникване, като същевременно ускоряват отделянето на стружки в горната част, предотвратявайки натрупването на почва срещу стената на сондажа.

Оперативен контрол и механизми за защита на безопасността

Работата на бензиновия земен шнек не е толкова проста като „отваряне на дросела и пробиване“. Дълбочината на неговата защитна система за безопасност директно определя живота на оборудването и безопасността на оператора.

Управление на дросела и регулиране на оборотите на двигателя: Сглобката на ръкохватката включва регулатор на дросела от тип тригер, свързан чрез кабел към плочата на дросела на карбуратора. Операторът постига непрекъсната модулация на скоростта чрез натиск с пръст. Някои модели разполагат с бутон за заключване на дросела до спусъка, позволяващ фиксирана позиция на дросела по време на продължителна работа, за да се намали умората на пръстите от продължителен натиск.
Защита от претоварване – Механизмът на срязващия щифт: Това е най-критичният механичен компонент за безопасност в бензиновия шнек. Когато свредлото срещне непредвидено препятствие под земята - голяма скала, плътна коренна маса или замръзнала твърда повърхност - моментният въртящ момент на съпротивление може далеч да надхвърли структурните ограничения на скоростната кутия и двигателя. Без защита това може да доведе директно до счупване на зъбите на зъбното колело, изкривяване на коляновия вал или дори счупване на тялото на машината. Инженерното решение е щифт за срязване, монтиран на връзката между изходния шпиндел и шнековия бит. Това е умишлено отслабен, калибриран компонент: когато въртящият момент на съпротивление надвиши предварително зададения праг на безопасност, срязващият щифт се счупва първи, физически разединявайки задвижването. Битът спира да се върти мигновено, предпазвайки цялата преносна система от катастрофална повреда. Смяната на срязващия щифт е процедура за рутинна поддръжка.
Спирачна система и аварийно спиране: Някои първокласни модели интегрират центробежна спирачка между съединителя и редуктора. Когато операторът отпусне газта и скоростта на двигателя падне до празен ход, спирачните челюсти автоматично зацепват изходящия вал, спирайки накрайника напълно за секунди. Това предотвратява случайни наранявания при контакт при препозициониране на машината или преместване между местата за пробиване.
Ергономичност и работна поза: Бензиновият заземителен шнек се управлява в изправено положение, като двете ръце хващат кормилото. Разстоянието между кормилото, ъгълът на захващане и цялостният център на тежестта на машината са ергономично оптимизирани. В идеалния случай, когато свредлото е ориентирано вертикално надолу, центърът на тежестта на машината трябва да пада между ръцете на оператора, минимизирайки допълнителното усилие на въртящия момент, необходимо за противодействие на накланянето напред или назад.

Принципи за поддръжка и инженерни практики

Поддръжката на бензиновия земен шнек е основно грижата за двутактовия двигател и механичната трансмисионна система. Неговите основни принципи могат да бъдат обобщени в три ключови практики:

1. Свежест на горивото: Предварително смесеното двутактово гориво започва да се разгражда след 30 дни съхранение, тъй като леките фракции се изпаряват и се образуват окислителни смоли, които лесно запушват дюзите и каналите на карбуратора. Най-добрата инженерна практика препоръчва използването на специално двутактово гориво, стабилизирано с етанол, или изпразване на резервоара и работа на двигателя на сухо, докато карбураторът се изтощи след всяка работна сесия.

2. Почистване на въздушния филтър: Сондажните операции генерират значително количество прах. Въздушните филтърни елементи от пяна или хартия изискват ежедневно почистване. Запушеният въздушен филтър причинява условия на богата смес, непълно изгаряне, ускорено натрупване на въглерод и в крайна сметка надраскване или блокиране на цилиндъра.

3. Смазване на скоростната кутия: Редукторната скоростна кутия е пълна със специализирана грес за зъбни колела (обикновено грес на литиева основа NLGI клас 2). Редовната проверка и допълването са от съществено значение за предотвратяване на преждевременна повреда на предавката от работа на сухо.

TheБензинов земен шнеке много повече от обикновен "бензинов двигател с винтова щанга"; това е усъвършенствана система за пробиване на земята, която интегрира динамика на горенето, инженерство на механична трансмисия, механика за рязане на почвата и ергономичност. Елегантността на неговия дизайн е очевидна в плавното задействане на мощността на центробежния съединител, прецизното усилване на въртящия момент на скоростната кутия, ролята на срязващия щифт като последна защитна линия за безопасността на машината и прецизния контрол на спираловидния полет върху потока на почвената стружка. Само чрез разбиране на тези дълбоки технически принципи човек може наистина да овладее това оборудване и да го прилага с научна поддръжка и ефективна работа.
